Rollen til gir og stativer i laserskjæringsmaskiner

I laserskjæreutstyr fungerer utstyret og racksystemet som en kjernekomponent, og spiller en avgjørende rolle i bevegelsesnøyaktighet og stabilitet. Gjennom presis meshing overfører den kraften for å oppnå fleraksisk koordinert kontroll av skjærehodet, og sikrer effektiviteten og presisjonen til laserskjæringsprosesser.

Prinsipper og funksjoner

Presisjonsoverføringsmekanisme

Gir overfører dreiemoment via tannengasjement, og tilbyr høy overføringseffektivitet (> 98%) og presise girforhold. Dette muliggjør nøyaktig justering av hastighet og dreiemoment, og driver skjærehodet til å utføre komplekse x/y/z-aksebevegelser for maskinering av mikronnivå (± 0,01 mm).

Rack strukturelle funksjoner

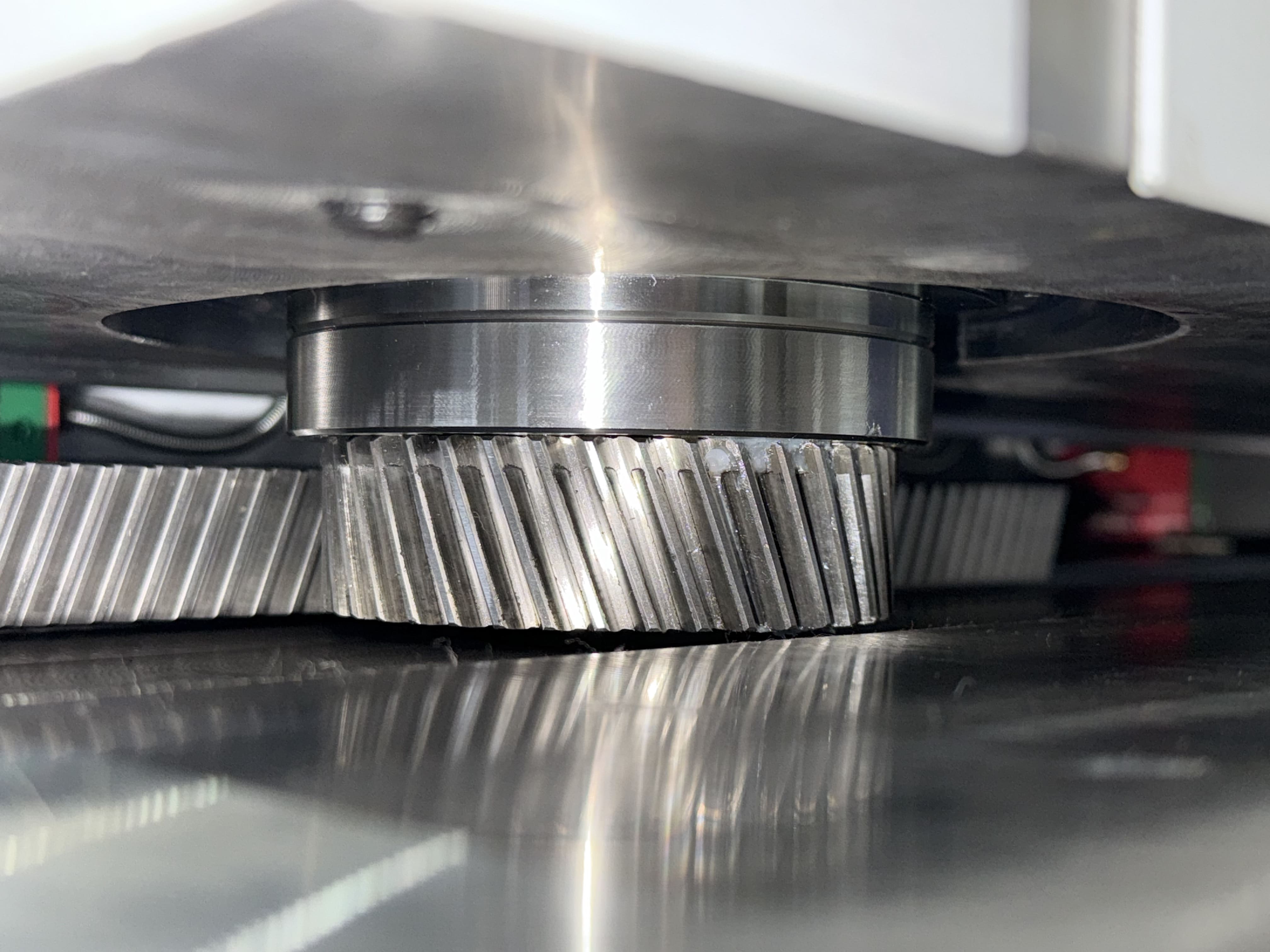

Racks har lineære tannprofiler, tilsvarer sylindriske gir med uendelige tonehøyde -sirkler. Laserkuttere bruker ofte rette eller spiralformede stativer. Helical racks, med deres høyere kontaktforhold (> 30% forbedring), jevnere overføring og lavere støynivå (<65 dB), foretrekkes for høyhastighets applikasjoner med høy hastighet.

Viktige bransjefordeler

Posisjonering av flere akser: Samarbeidsdrift av stativer og servomotorer oppnår posisjoneringsnøyaktighet på ± 0,01 mm.

Høy dyamisk respons: Optimalisert girkasse design støtter 2G -akselerasjon i 200 m/min skjærehastighet.

Forbedret belastningskapasitet: Helisk tannforloving øker kontaktområdet, reduserer enkelttannsbelastningen med 15-20% og forlenger komponentens levetid til 20 000 timer.

Retningslinjer for vedlikehold

Monteringsinspeksjon: Forsikre deg om at girrettet toleranse ≤0,02mm med ensartede kontaktmønstre.

Klaringskontroll: Oppretthold tilbakeslag innen 0,05-0,08mm; Null-backlash-operasjon er forbudt.

Smørestyring: Bruk ISO VG220 girfett med påfylling hver 500 driftstid.

Sikkerhetstiltak: Installer IP54-rangerte beskyttelsesbelegg for utsatte gir; Unngå kontakt under drift.

Feildeteksjon: Umiddelbar nedleggelse som kreves for unormal vibrasjon (> 50 μm amplitude) eller støy (> 75 dB).
